- QU.315.20
QU.315.20

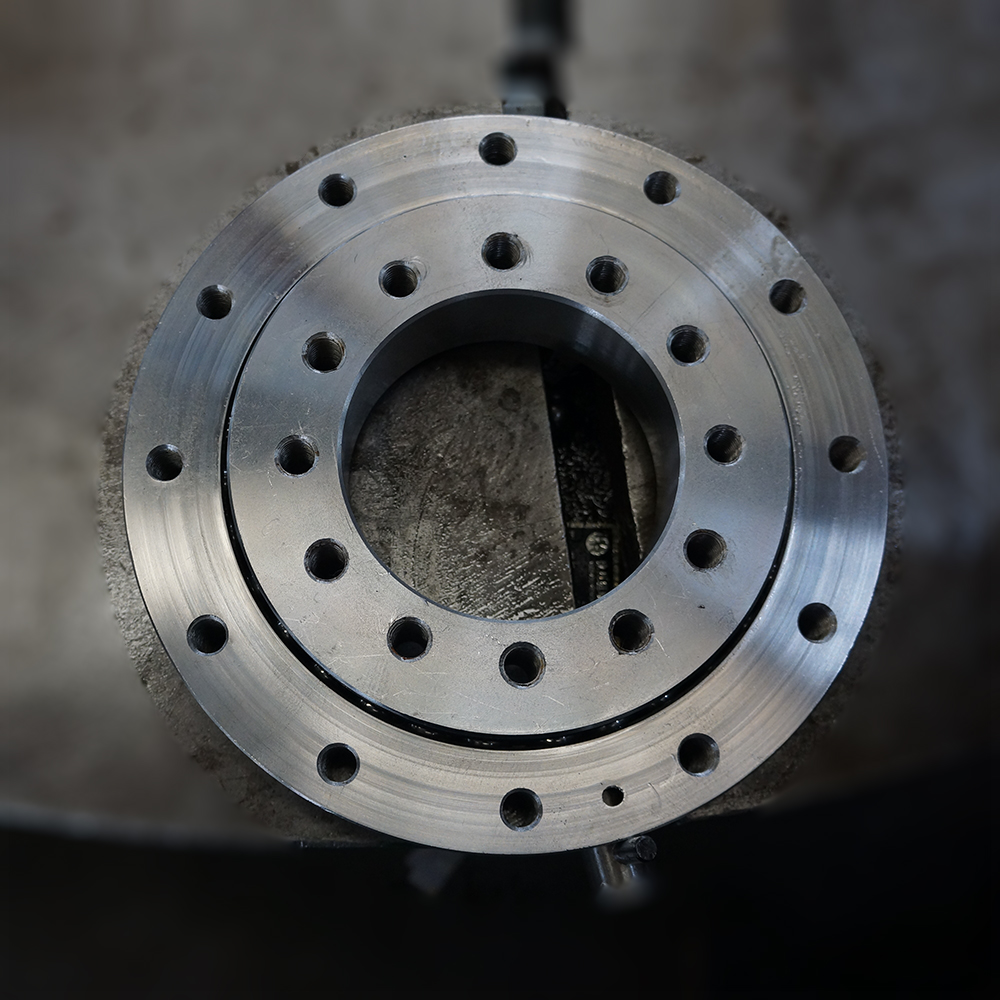

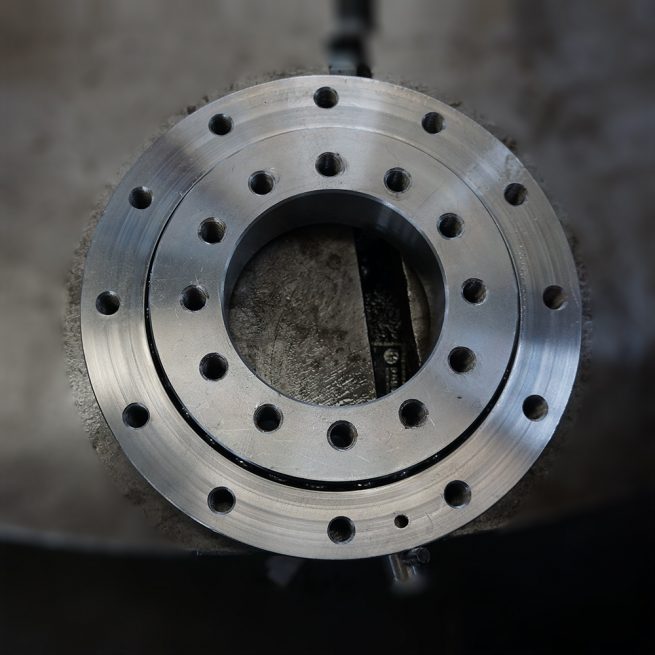

QU.315.20 无齿回转支承
序号NO. | 无齿式 Non Gear DL mm |
外型尺寸Dimensions | 安装尺寸Mounting dimensions | 结构尺寸Structural dimensions | 齿轮参数Gear data | 重量 Weight |
|||||||||||
无齿NO GEAR | H | Du | Dn | n | 通孔Through-hole A | 螺孔Tapped hole B/C/D | 油杯数量n1 Oil cup no. |
h | B | m | De | 齿数z Gear no. | |||||
D | d | Ф | d1 | T | |||||||||||||
mm | mm | mm | kg | ||||||||||||||
1 | QU.315.20 | 408 | 222 | 60 | 370 | 260 | 10 | 17 | M16 | 24 | 2 | 10 | 34 | ||||
QU.315.20A |
