- 061.20.0414
061.20.0414

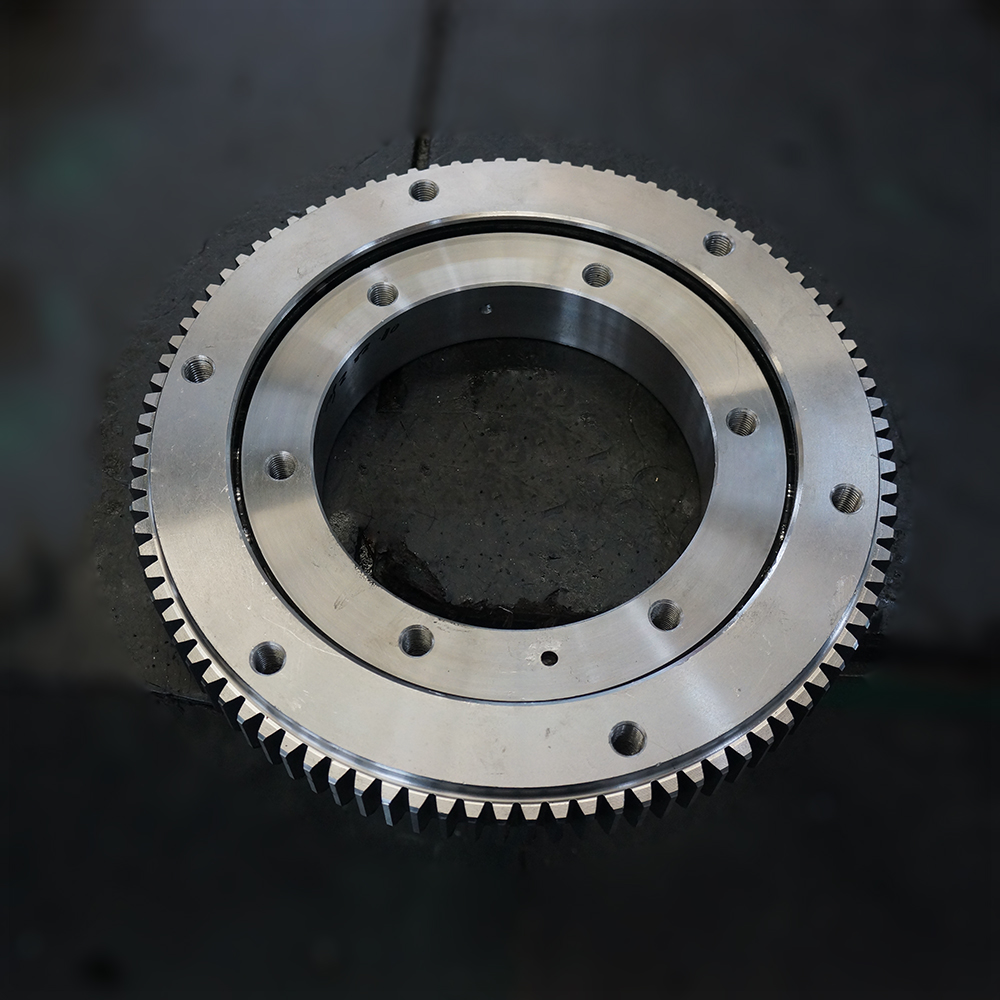

061.20.0414 回转支承
序号No | 型号Model | 重量 Weight |
外形尺寸Dimensions | 安装尺寸Mounting dimensions | 结构尺寸Structure dimensions | 齿轮参数Gear data | 齿轮圆周力 Gear circumferential force |
轴承间隙Clearance | |||||||||||||||||||
D | de | H | D1 | D2 | n | Φ | M | t | D3 | d1 | H1 | H2 | Hu | Ho | d | m | z | k.m | b | 允许 圆周力Allowed circumferential force |
较大允许 圆周力 Max allowed circumferential force |
轴向axial | 径向radial | ||||
DL | kg | mm | mm | mm | mm | KN | mm | ||||||||||||||||||||
外齿式 Outer Gear |
1 | 061.20.0414 | 31 | 504 | 342 | 56 | 455 | 368 | 20/24 | 13.5 | 12 | 20 | 412.5 | 415.5 | 45.5 | 45.5 | 10.5 | 10.5 | 495 | 5 | 99 | -0.5 | 45.5 | 11.75 | 23.5 | ≤0.28 | ≤0.24 |
2 | 061.20.0544 | 43 | 640.8 | 472 | 56 | 585 | 498 | 28/32 | 13.5 | 12 | 20 | 542.5 | 545.5 | 45.5 | 45.5 | 10.5 | 10.5 | 630 | 6 | 105 | -0.6 | 45.5 | 14.2 | 28.4 | ≤0.30 | ≤0.26 | |
3 | 061.20.0644 | 52 | 742.8 | 572 | 56 | 685 | 598 | 32/36 | 13.5 | 12 | 20 | 642.5 | 645.5 | 45.5 | 45.5 | 10.5 | 10.5 | 732 | 6 | 122 | -0.6 | 45.5 | 14.2 | 28.4 | ≤0.30 | ≤0.26 | |
4 | 061.20.0744 | 59 | 838.8 | 672 | 56 | 785 | 698 | 36/40 | 13.5 | 12 | 20 | 742.5 | 745.5 | 45.5 | 45.5 | 10.5 | 10.5 | 828 | 6 | 138 | -0.6 | 45.5 | 14.2 | 28.4 | ≤0.30 | ≤0.26 | |
5 | 061.20.0844 | 71 | 950.4 | 772 | 56 | 885 | 798 | 36/40 | 13.5 | 12 | 20 | 842.5 | 845.5 | 45.5 | 45.5 | 10.5 | 10.5 | 936 | 8 | 117 | -0.8 | 45.5 | 18.93 | 37.86 | ≤0.30 | ≤0.26 | |
6 | 061.20.0944 | 77 | 1046.4 | 872 | 56 | 985 | 898 | 40/44 | 13.5 | 12 | 20 | 942.5 | 945.5 | 45.5 | 45.5 | 10.5 | 10.5 | 1032 | 8 | 129 | -0.8 | 45.5 | 18.93 | 37.86 | ≤0.30 | ≤0.26 | |
7 | 061.20.1094 | 91 | 1198.4 | 1022 | 56 | 1135 | 1048 | 44/48 | 13.5 | 12 | 20 | 1092.5 | 1095.5 | 45.5 | 45.5 | 10.5 | 10.5 | 1184 | 8 | 148 | -0.8 | 45.5 | 18.93 | 37.86 | ≤0.30 | ≤0.26 |
