021.25.630

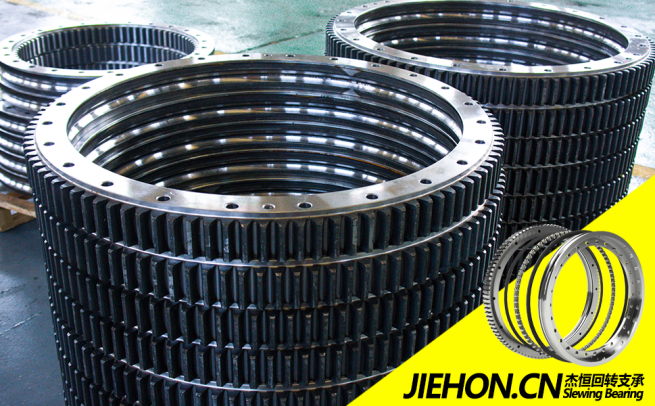

021.25.630 双排球外齿式回转支承
双排球式回转支承内部有两个滚道,滚动体一般为直径不同的钢珠。普遍上称为双排异径球式回转支承。
序号NO. | 外齿式 Outer Gear DL mm |
外型尺寸Dimensions | 安装尺寸Mounting dimensions | 结构尺寸Structural dimensions | 齿轮参数Gear data | 齿轮圆周力 Gear circumferential force |
参考 重量weight kg |
||||||||||||||
D mm |
d mm |
H mm |
D1 mm |
D2 mm |
n | Ф mm |
D3 mm |
d1 mm |
n1 | H1 mm |
h mm |
b mm |
x | m mm |
De mm |
z | 正火Normalizing Z 104N |
调质Quenching T 104N |
|||
3 | 021.25.630 | 746 | 514 | 106 | 710 | 550 | 24 | 18 | 653 | 648 | 4 | 96 | 26 | 60 | 0.5 | 6 | 790.8 | 129 | 4.5 | 6.2 | 130 |
022.25.630 | 8 | 790.4 | 96 | 6 | 8.3 |
