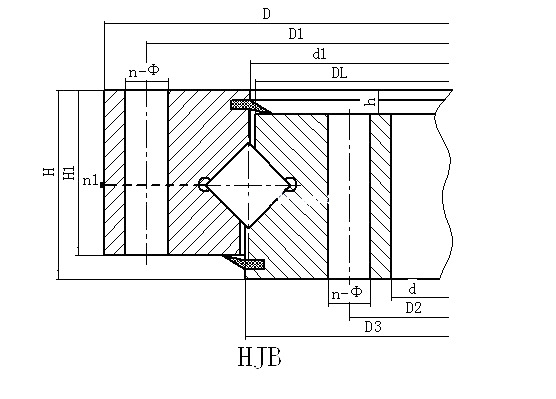

HJB系列无齿式单排交叉滚柱式回转支承转盘轴承产品详细说明：

序号	无齿式	外型尺寸			安装尺寸				结构尺寸					参考
	DL													重量
	mm	D	d	H	D1	D2	n	mm	n1	D3	d1	H1	h	kg
		mm	mm	mm	mm	mm			mm	mm	mm	mm	mm
1	HJB.20.625	725	525	80	685	565	18	18	3	627	623	68	12	100
3	HJB.30.820	940	705	95	893	749	24	20	4	822	818	83	12	210
5	HJB.30.1020	1170	875	95	1120	930	24	22	4	1022	1018	80	15	300
7	HJB.36.1250	1400	1090	120	1350	1150	36	26	6	1252	1248	105	15	520
9	HJB.45.1540	1720	1360	140	1660	1420	42	26	6	1543	4537	122	18	732
11	HJB.45.1880	2100	1665	160	2030	1740	48	32	6	1883	1876	140	20	1400
13	HJB.45.2370	2600	2146	180	2520	2220	48	32	6	2373	2367	158	22	2100
15	HJB.50.2820	3085	2555	200	3000	2640	54	36	6	2823	2817	178	22	3400
17	HJB.50.3580	3920	3240	240	3820	3340	60	40	6	3583	3577	218	22	6700
19	HJB.50.4540	4860	4210	240	4760	4310	72	40	6	4543	4537	218	22	8760
2	HJB.20.720	820	620	80	780	660	18	18	3	722	718	68	12	120
4	HJB.30.880	1000	760	95	956	800	24	20	4	882	878	83	12	230
6	HJB.36.1220	1365	1075	120	1310	1130	36	24	6	1222	1218	105	15	450
8	HJB.36.1435	1595	1278	120	1535	1335	36	26	6	1437	1433	105	15	610
10	HJB.45.1700	1875	1525	140	1815	1585	42	29	6	1703	1697	122	18	844
12	HJB.45.2115	2325	1900	160	2245	1980	48	32	6	2118	2112	140	20	1600
14	HJB.45.2600	2835	2365	180	2750	2450	54	36	6	2603	2597	158	22	2400
16	HJB.50.3120	3400	2840	200	3310	2930	54	36	6	3123	3117	178	22	4000

注：
1、n1为润滑油孔数，均布：油杯M10×1 JB/T7940.1-JB/T7940.2.
2、安装孔n-Φ可改用螺孔；齿宽b可改为H-h。
3、表内齿轮圆周力为较大圆周力，额定圆周力取其1/2。
4、内齿变位系数均为+0.35。
